Hướng dẫn chi tiết cách vận hành, kiểm tra và bảo trì Tủ so màu 5 nguồn sáng T60/5 (3NH) cho phòng QC và Color Lab – tuân thủ ISO, ASTM, AATCC. Đọc ngay để tránh lỗi màu!
Giải quyết “nỗi đau” ngay từ 3 giây
Bạn đã bao giờ gặp tình trạng màu sắc không đồng nhất khi chuyển từ mẫu thử sang lô sản xuất? Đặc biệt trong ngành dệt may, một sai lệch màu dù nhỏ cũng có thể gây tổn thất lớn. Bài viết này cung cấp hướng dẫn sử dụng Tủ so màu 5 nguồn sáng Model T60/5 – công cụ chuẩn ISO/ASTM giúp bạn phát hiện sớm các sai lệch, giảm lãng phí và duy trì chất lượng màu sắc nhất quán.
1. Mục đích & Phạm vi áp dụng
| Đối tượng | Ứng dụng |
|---|---|
| Phòng QC | Kiểm tra độ khớp màu của nguyên liệu, bán thành phẩm, thành phẩm |
| Color Lab | Đánh giá màu dưới các nguồn sáng chuẩn D65, TL84, CWF, F, UV |
| R&D | Phát triển và thử nghiệm chất tăng trắng, phụ gia màu |
| Bộ phận kiểm tra nguyên liệu | Xác nhận màu sắc đầu vào trước sản xuất |
Lưu ý: Tất cả các bước đều phải tuân thủ các tiêu chuẩn ISO 3664, ISO 105, ASTM D1729, ASTM E1499 và quy trình AATCC EP9.

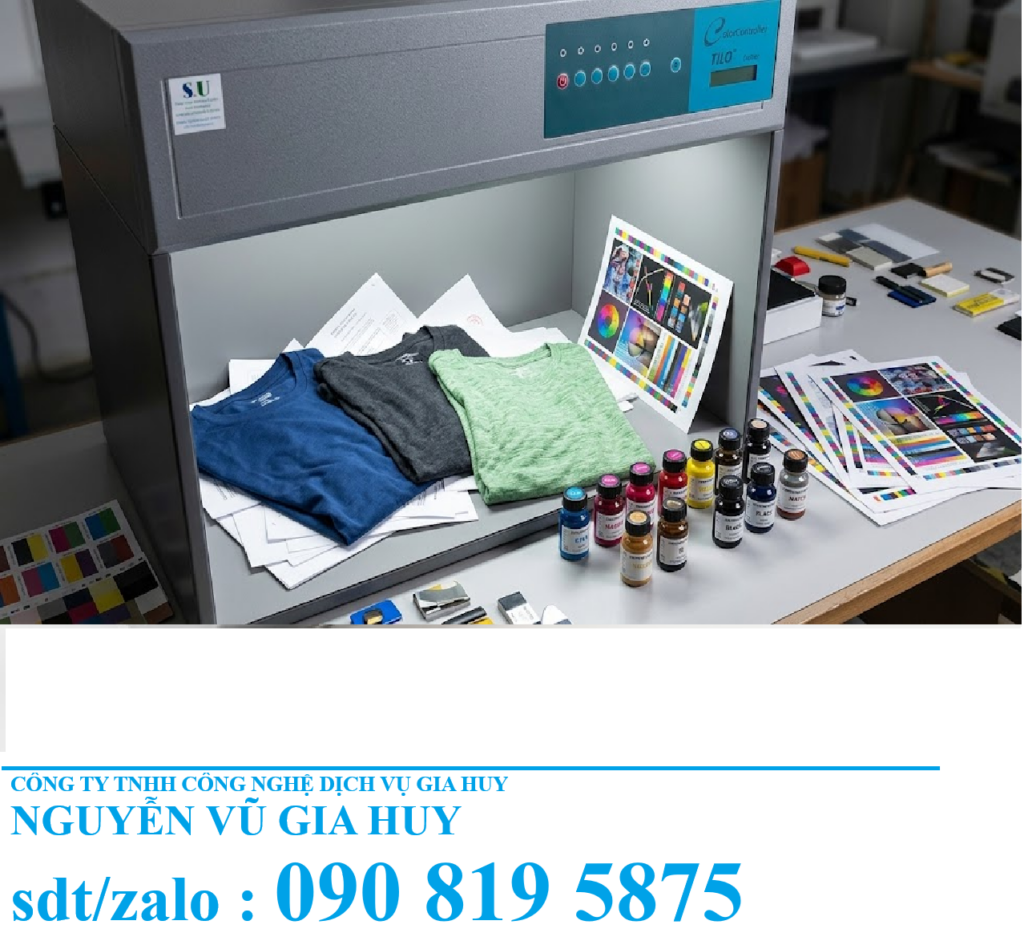

2. Thông tin thiết bị
| Thông số | Chi tiết |
|---|---|
| Tên thiết bị | Tủ so màu 5 nguồn sáng |
| Model | T60/5 |
| Hãng | 3NH (TILO) – Trung Quốc |
| Nguồn sáng tiêu chuẩn | D65, TL84, CWF, F (A), UV |
| Điện áp | 220 V / 50 Hz |
| Kích thước buồng | 600 × 400 × 300 mm |
2.1. Đặc điểm 5 nguồn sáng
| Nguồn sáng | Mô phỏng | Ứng dụng trong dệt may |
|---|---|---|
| D65 | Ánh sáng ban ngày tiêu chuẩn | Đánh giá màu cơ bản, chuẩn ISO 3664 |
| TL84 | Ánh sáng cửa hàng châu Âu & Nhật | Kiểm tra màu dưới ánh sáng bán lẻ |
| CWF | Ánh sáng huỳnh quang trắng lạnh (Mỹ) | Phát hiện màu nhạt khi ánh sáng lạnh |
| F (A) | Đèn dây tóc vàng | Đánh giá màu dưới ánh sáng ấm |
| UV | Tia cực tím | Kiểm tra chất tăng trắng quang học |
3. Trách nhiệm người dùng
- Nhân viên QC/Lab
- Vận hành đúng quy trình.
- Ghi nhận kết quả, báo cáo bất thường.
- Trưởng phòng QC/Lab
- Kiểm tra tuân thủ SOP.
- Đảm bảo hiệu chuẩn định kỳ, thay bóng đèn đúng thời gian.
4. Điều kiện môi trường
- Nhiệt độ: 20 – 26 °C
- Độ ẩm: 40 – 65 % RH
- Tránh ánh sáng mặt trời trực tiếp, nguồn nhiệt mạnh.
- Bề mặt đặt thiết bị vững, cân bằng.
5. Kiểm tra trước khi sử dụng
- Kiểm tra nguồn điện – ổ cắm và công tắc.
- Buồng sạch sẽ – không có bụi, vết bẩn.
- Bóng đèn – hoạt động bình thường, không chập.
- Bộ đếm thời gian – chắc chắn, hiển thị đúng.
- Mẫu chuẩn & mẫu thử – sạch, khô, không nhăn, đã được điều hòa ít nhất 30 phút trong buồng.
Tip: Đánh dấu ngày và giờ trên mẫu để truy xuất nhanh.
6. Quy trình vận hành chi tiết
Bước 1: Khởi động thiết bị
- Cắm nguồn, bật công tắc chính.
- Chọn nguồn sáng cần (D65 → TL84 → CWF → F → UV).
Bước 2: Chuẩn bị mẫu
- Đặt mẫu chuẩn và mẫu thử cạnh nhau, mặt cần đánh giá hướng lên trên.
- Đảm bảo cùng chiều sợi hoặc cùng hướng bề mặt.
Bước 3: Đánh giá màu
3.1. Đánh giá dưới D65
| Thao tác | Chi tiết |
|---|---|
| Chọn D65 | Nhấn nút “D65”. |
| Góc quan sát | 45° so với mặt mẫu. |
| Khoảng cách | 30 – 50 cm. |
| Tiêu chí | So sánh màu, độ sáng, sắc độ, độ đậm nhạt với mẫu chuẩn. |
3.2. Kiểm tra Metamerism
- Lần lượt chuyển sang TL84 → CWF → F.
- Nếu màu thay đổi đáng kể → Metamerism (đồng màu khác phổ).
3.3. Kiểm tra chất tăng trắng quang học
- Chọn UV, quan sát phát quang.
- So sánh mức độ huỳnh quang với mẫu chuẩn (đánh dấu “Pass/Fail”).
Lưu ý: Không nhìn trực tiếp vào đèn UV quá 5 giây để bảo vệ mắt.
7. Tiêu chí đánh giá
Mẫu được chấp nhận khi:
- Màu dưới D65 khớp (ΔE ≤ 2, theo ASTM D1729).
- Không có sự khác biệt đáng kể dưới TL84, CWF, F.
- Hiệu ứng UV đáp ứng yêu cầu khách hàng (độ phát quang ≤ 10 % chênh lệch).
- Không xuất hiện lệch tông vượt giới hạn AATCC EP9.
8. Ghi nhận kết quả
| Trường dữ liệu | Nội dung |
|---|---|
| Ngày kiểm tra | dd/mm/yyyy |
| Mã mẫu | XYZ‑001 |
| Người đánh giá | Nguyễn Văn A |
| Nguồn sáng | D65, TL84, CWF, F, UV |
| Kết quả | Pass/Fail + ΔE |
| Nhận xét | … |
| Kết luận | Pass hoặc Fail |
Mẫu biểu có thể tải về [tại đây] (link nội bộ – gợi ý 1).
9. Bảo quản & Bảo trì
Hàng ngày
- Lau sạch buồng bằng khăn mềm.
- Tắt nguồn ngay sau khi kết thúc.
Hàng tháng
- Kiểm tra độ sạch của bóng đèn.
- Kiểm tra bộ đếm thời gian.
Định kỳ (3‑6 tháng)
- Thay bóng đèn khi đạt giờ sử dụng tối đa (theo nhà sản xuất).
- Hiệu chuẩn ánh sáng bởi nhà cung cấp hoặc phòng đo chuẩn.
- Ghi chép lịch sử bảo trì trong sổ bảo trì.
10. Những lưu ý quan trọng
- Không đánh giá màu ngoài tủ.
- Không nhìn thẳng vào đèn UV lâu > 5 giây.
- Nghỉ mắt mỗi 10 phút để giảm mỏi mắt.
- Dùng cùng nguồn sáng như trong tiêu chuẩn khách hàng.
- Mẫu phải điều hòa trong buồng ít nhất 30 phút trước khi so màu.
11. An toàn
- Kiểm tra dây điện, công tắc trước khi bật.
- Ngắt nguồn trước khi thay bóng đèn.
- Không tự ý sửa chữa mạch điện bên trong.
- Sử dụng điện áp theo hướng dẫn (220 V).
12. Kết luận & CTA
Tủ so màu T60/5 của 3NH là thiết bị đánh giá màu chính xác, đáng tin cậy cho mọi chuỗi sản xuất dệt may. Tuân thủ quy trình vận hành, bảo trì định kỳ và các tiêu chuẩn ISO/ASTM sẽ giúp bạn:
- Đảm bảo độ đồng nhất màu từ nguyên liệu tới thành phẩm.
- Phát hiện Metamerism và tăng trắng sớm, tránh lỗi sản phẩm.
- Giảm chi phí lãng phí nguyên liệu và trả hàng.
Bạn đã sẵn sàng nâng cao chất lượng màu trên dây chuyền?
👉 Tải ngay tài liệu SOP chi tiết (PDF) từ trang [Tài Nguyên QC] (gợi ý link nội bộ – 2).
👉 Liên hệ tư vấn với đại lý 3NH để nhận bóng đèn thay thế và dịch vụ hiệu chuẩn (gợi ý link nội bộ – 3).
